V-160HD システム・プログラム Ver3.00で、映像出力バスを 2 系統（AUX 2/AUX 3）追加しました。この機能により、本線とは違う固定映像を最大 3 系統まで割り当てることができます。
※ 特定の入力映像を固定出力させたい場合にご利用いただけます。
各AUXバスに送る映像を選ぶときは、以下の手順で操作してください。
※ 詳しくは「V-160HD リファレンス・マニュアル」をご覧ください。
AUX 1 バスに送る映像を選ぶ

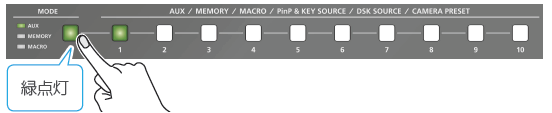

- ［MODE］ボタンを何回か押して、「AUX」を選びます。

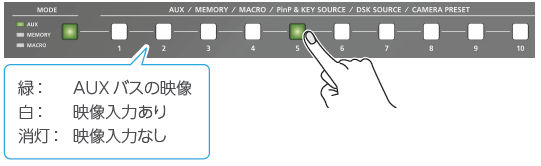

- AUX［1］〜［10］ボタンを押して、AUXバスに送る映像を選びます。
AUX 1バスが割り当てられている出力端子の映像が切り替わります。
※ INPUT 1～10 は割り当て可能で、固定入力ではありません。
※ INPUT 1～10 に割り当てられていない映像を選ぶ場合は、［MENU］ボタン →「VIDEO ASSIGN」→「AUX 1 SOURCE」で特定の入力端子を選択してください。
AUX 2バスとAUX 3バスに送る映像を選ぶ

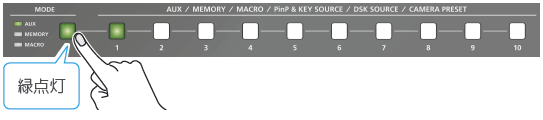

- ［MODE］ボタンを何回か押して、「AUX」を選びます。

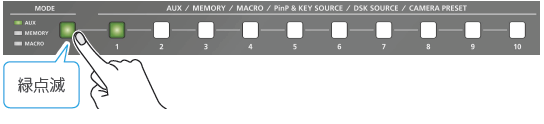

- ［MODE］ボタンを長押しして、緑点滅させます。

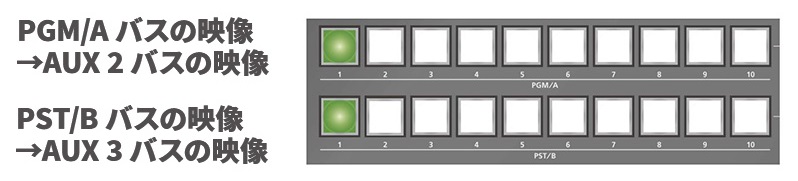

インジケーターが緑点滅し、AUX 2 と AUX 3 バスに映像を送るモードに切り替わります。 - ［MODE］ボタンを押しながら、PGM/A［1］～［10］ボタンで、AUX 2バスに送る映像を選び、PST/B［1］～［10］ボタンで、AUX 3バスに送る映像を選びます。
AUX 2バスとAUX 3バスが割り当てられている出力端子の映像が切り替わります。
※ INPUT 1～10 は割り当て可能で、固定入力ではありません。
※ INPUT 1～10に割り当てられていない映像を選ぶ場合は、［MENU］ボタン→「VIDEO ASSIGN」→「AUX 2 SOURCE」または「AUX 3 SOURCE」で特定の入力端子を選択してください。
