TD-12KS：左利き仕様に変えるにはどうしたらよいですか？

次の手順で、TD-12KS のスタンド （MDS-12BK） のパイプの位置、およびシンバル、パッドの

各セットアップを変えてください。

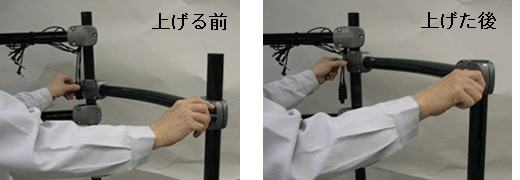

1. 演奏者から見て右側の水平パイプを上げます。
   パイプ両端の T フィッティングのハンド・ノブをゆるめて、平行に真上に持ち上げるようにして、上方向へスライドさせます。

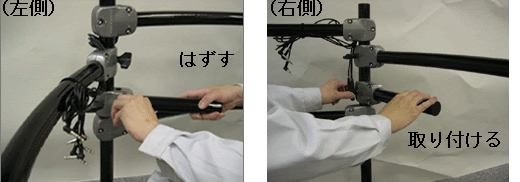

2. スネア・パイプを左から右へ付け替えます。
   T フィッティングのボルト （２ヶ所）をはずし、スネア・パイプ固定用ハンド・ノブをはずして、
   スタンドからスネア・パイプを取りはずします。
   次に、演奏者側から見て中央左側の縦パイプから、中央右側の縦パイプに付け替えてください。



ご注意 ：

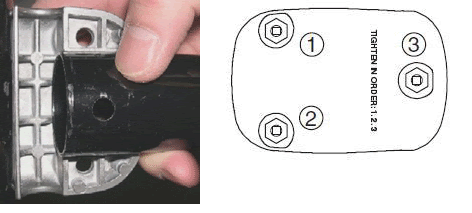

• T フィッティングを組みつけるとき、スネア・パイプ先端の穴に、T フィッティングの裏側のピンがしっかりはめ込まれるように位置を合わせてください。（左側の写真）
• T フィッティングのボルト及びスネア・パイプ固定用ハンド・ノブを、
  T フィッティング表面に刻印されている数字 (1 → 2 → 3)
  の順序で締めてください。（右側の図）



3. MDS-12BK に TD-12 をセッティングします。

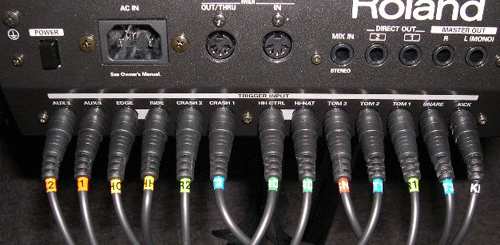

TD-12 のトリガー・インプット・ジャックに、MDS-12BK からの各ケーブルを接続します。

ご参考 ：
左利き仕様セットアップ時の TD-12 各ジャックとケーブルの対応は以下のとおりです。

4. 各パッド、シンバル類をスタンドに取り付けます。


5. ケーブルを各パッド、シンバル類に接続します。
   このとき、各パッド、シンバルのアウトプット・ジャックに接続するケーブルは 上記 4. の対応表を参考にします。
   例えば TD-12 の HH CTRL ジャックには RDE( 緑 )が接続されていますので、
   V-Hi-Hat VH-11 の CTRL OUT ジャックには RDE( 緑 )のケーブルを接続します。

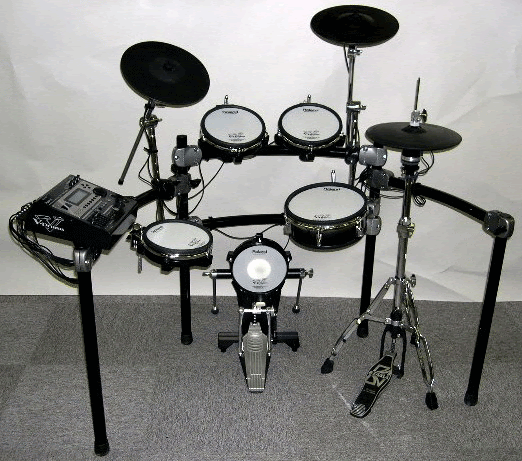

左利き仕様のセッティングは、下の写真のようになります。
