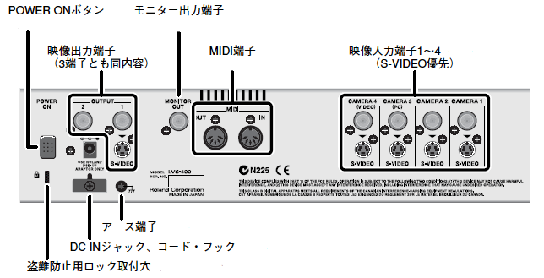

LVS-400 は、下記の映像の入出力端子を装備しています。
映像入力
コンポジット端子（BNC タイプ）× 4
S-ビデオ＝4 ピンミニ DIN タイプ × 4
※コンポジット端子と S 端子両方に接続した場合、S 端子が優先されます。
映像出力
コンポジット端子（BNC タイプ）× 2
S-ビデオ（4 ピン DIN タイプ）× 1
モニター出力
コンポジット（BNC タイプ）×1
制御端子
MIDI IN ＝5 ピン DIN タイプ、MIDI OUT＝5 ピン DIN タイプ
LVS-400 は、下記の映像の入出力端子を装備しています。
映像入力
コンポジット端子（BNC タイプ）× 4
S-ビデオ＝4 ピンミニ DIN タイプ × 4
※コンポジット端子と S 端子両方に接続した場合、S 端子が優先されます。
映像出力
コンポジット端子（BNC タイプ）× 2
S-ビデオ（4 ピン DIN タイプ）× 1
モニター出力
コンポジット（BNC タイプ）×1
制御端子
MIDI IN ＝5 ピン DIN タイプ、MIDI OUT＝5 ピン DIN タイプ
