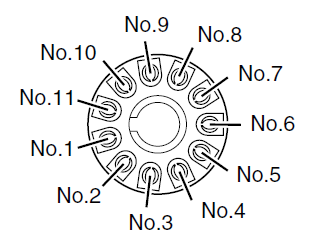

ピン番号 |
説明 |
|
No.1 |
ORGAN (ROTARY) |
|
No.2 |
ORCHESTRAL TONES L |
|
No.3 |
ORCHESTRAL TONES R |
|
No.4 |
GND |
|
No.5 |
GND |
|
No.6 |
POWER ON/OFF CONTROL |
|
No.7 |
FAST CONTROL |
|
No.8 |
SLOW CONTROL |
|
No.9 |
NC |
|
No.10 |
NC |
|
No.11 |
+24V IN |
※No.1、No.2、No.3のピンはオルガン・ボイスとオーケストラ・トーンの出力です。
※No.6、No.7、No.8のピンはオープン・コレクタ出力で、定格出力DC5〜30V、定格負荷電流最大50mAです。
※No.11のピンでは接続の検出を行っています。定格入力電圧(DC18〜30V)範囲外の場合は正しく動作しません。
- スピーカーの音量は、VK-88の[MASTER VOLUME]つまみで調節します。
- ROTARY[SLOW/FAST]ボタンは、接続した回転スピーカーの回転速度を切り換えます。
- ROTARY[BRAKE]ボタンは、接続したスピーカーの回転を一時的にストップさせることができます。再び回転をスタートさせるには、もう一度ROTARY[BRAKE]ボタンを押すか、ROTARY[SLOW/FAST]ボタンを押してください。
** ご注意 **
ロータリー・スピーカーを接続しているときは、本体のロータリー効果はかかりません。また、ROTARY SOUND ［ON ］ボタンは効かなくなります。
** メモ **
ROTARY TONE CABINET端子からオーケストラ・トーンを出したくない場合は、ORCHESTRAL TONESハーモニック・バーを押し込んで、オーケストラ・トーンの音量を0にするか、オーケストラ・トーンを含まないレジストレーションを選んでください。
この記事は発売当時の情報を元に作成されています。
このため状況の変化によって正しくない情報が含まれている場合があります。またそのような場合でもこの記事は更新されません。
ご理解のほどよろしくお願いします。
